ST45 Testador por impulsos

ST45 Testador por impulsos

€4.907,70 EUR
€4.907,70 EUR
Em promoção Esgotado
Impostos incluídos.

▶️ Youtube

Preço: 3990,00€ + IVA (23%)

Surge Tester ST45 – Testador de Impulsos para Bobinagens

Aplicações:

  • Motores trifásicos (ligações estrela e triângulo)
  • Bobines primárias, secundárias e por camadas
  • Transformadores, motores DC e bobinagens universais
  • Deteção de desequilíbrios de fases e fugas de corona

Funcionalidades principais:

  • Até 4 canais de teste simultâneos
  • Tensão de impulso ajustável entre 100V e 5000V (passos de 10V)
  • Velocidade máxima de teste: 12 medições/seg (bobina simples)
  • 4 métodos de comparação: área, diferencial de área, fase e corona
  • Função de análise de corona para identificar isolamentos defeituosos
  • Repetição estável dos testes para maior fiabilidade
  • Ecrã TFT de 7’’ a cores, com funções de zoom e ajuste
  • Memória interna para 20.000 registos + suporte para pen-drive USB (imagens e formas de onda)
  • Interfaces de comunicação: USB, RS232C, IEEE488 (opcional)
  • Alimentação: 220V ±10%, 50Hz, consumo ≤50VA
  • Dimensões: 400 × 132 × 350 mm | Peso: ~7,5 kg
Ver detalhes completos

Description

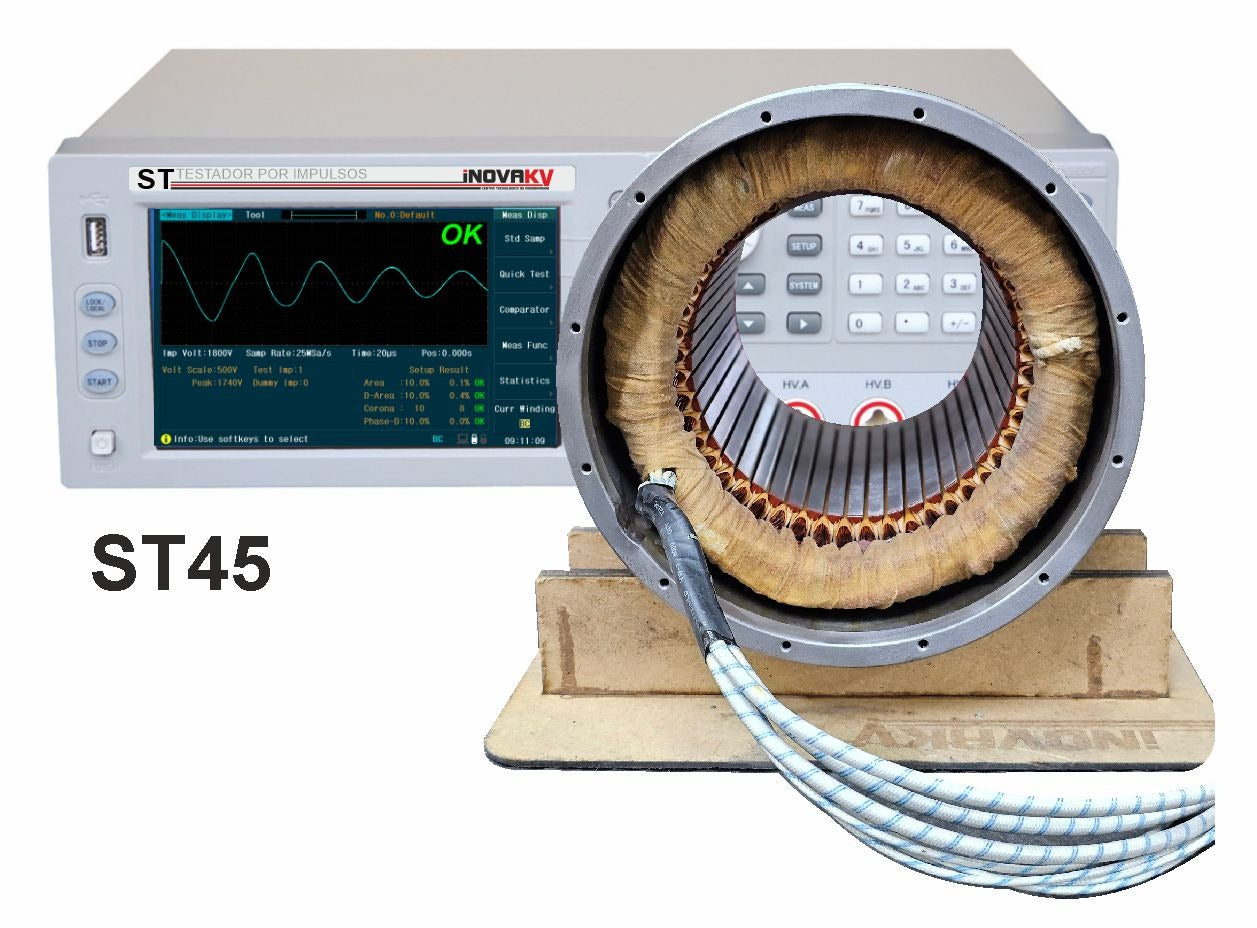

ST45 – Testador de Bobinagem por Impulso de Alta Performance

O ST45 é um testador de bobinagem por impulso de última geração, desenvolvido para garantir a máxima precisão no diagnóstico e controlo de qualidade de bobinagens, motores, transformadores e componentes eletromagnéticos.

Com 4 canais independentes, o ST45 permite realizar análises simultâneas e comparações automáticas de formas de onda, assegurando resultados rápidos, fiáveis e consistentes.

Principais Características

  • 4 canais HV (Alta Tensão) de teste para análises simultâneas.
  • Tensão de impulso ajustável entre 100 V e 5000 V, com passos de 10 V.
  • Ecrã TFT de 7", alta definição, com zoom e ajuste de forma de onda.
  • Taxa de amostragem até 100 Msps (Mega Amostras por segundo) e resolução de 8 bits para máxima precisão.
  • Velocidade até 12 medições por segundo, ideal para ambientes de produção.
  • Memória para mais de 20.000 peças e até 600 grupos adicionais via pen-drive (USB drive).
  • Modos avançados de comparação: área, área diferencial, fase e corona.
  • Função de visualização e análise de corona, permitindo identificar defeitos de isolamento.
  • Modo automático de aquisição, média de formas de onda e desmagnetização por impulso.
  • Interfaces: USB Host, USB Slave, RS232C e GPIB (opcional).

Vantagens Operacionais

  • Elevada repetibilidade e estabilidade de teste.
  • Diagnóstico claro com indicação OK/NG (Aprovado/Reprovado) e alarmes visuais/sonoros.
  • Ideal para laboratórios, fabricantes de motores e transformadores, e controlo de qualidade.
  • Atualização de firmware via pen-drive e possibilidade de guardar imagens/ondas diretamente.
  • Suporte a ligação estrela ou triângulo (delta), bobines simples, bobinagens por camadas, motores DC e trifásicos.

Aplicações Típicas

  • Ensaios de produção e inspeção final.
  • Deteção de falhas de isolamento, curtos entre espiras, corona ou desequilíbrios entre fases.
  • Comparações rápidas entre bobines padrão e bobines testadas.
  • Análise de estabilidade magnética e integridade estrutural de motores.
